Made in Germany an einem Standort

Kunststoffteile im Express-Spritzguss-Verfahren

acad prototyping fertigt seit dem Jahr 2000 Kunststoffteile im Express-Spritzguss-Verfahren.

Was wir tun

Bereits nach 5 Arbeitstagen entstehen aus einem 3D-Datensatz echte Spritzgussteile. Ermöglicht wird dies durch den Einsatz des selbst entwickelten Werkzeugkonzepts „Rapid Moulding System” (RMS).

Durch den Verzicht auf automatisierte Fertigung sind die Werkzeuge durch ihre Einfachheit extrem schnell fertigbar, änderbar und wirtschaftlich. Die garantierten Ausbringmengen liegen hierbei bei mindestens 2.000 Schuss.

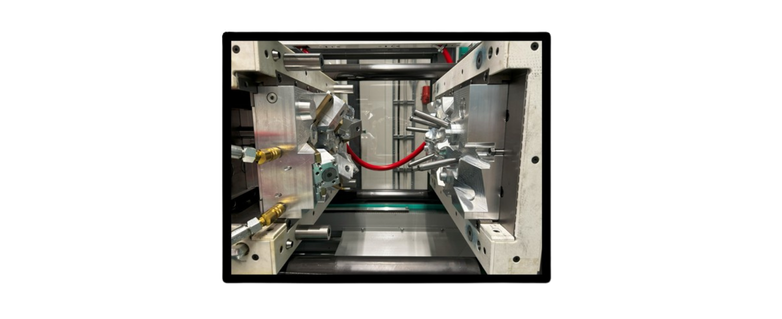

Bei Bedarf an größeren Stückzahlen fertigen wir für Sie wirtschaftlich aus unserem teilauswerfenden Werkzeugsystem „Rapid Moulding System – EJECT“ (RMS-E) garantierte Stückzahlen bis mindestens 30.000 Schuss.

Teilegrößen von bis zu 600 mm und einem Gewicht bis 700 g sind möglich.

Bei der Materialauswahl gibt es keine Einschränkung, praktisch jeder auf dem Markt verfügbare thermoplastische Kunststoff kann eingesetzt werden.

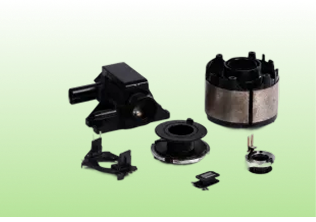

Kunststoff-Spritzguss Prototypen

Wir stellen Kunststoff-Spritzguss Prototypen, Vor- und Kleinserien aus Aluminiumwerkzeugen her

Kunststoffkompetenz seit 1991

Hierbei können Sie auf Kunststoffkompetenz seit 1991 zurückgreifen

Geometrie- & Materialberatung

Ob Geometrie oder Materialempfehlungen, wir unterstützen Sie

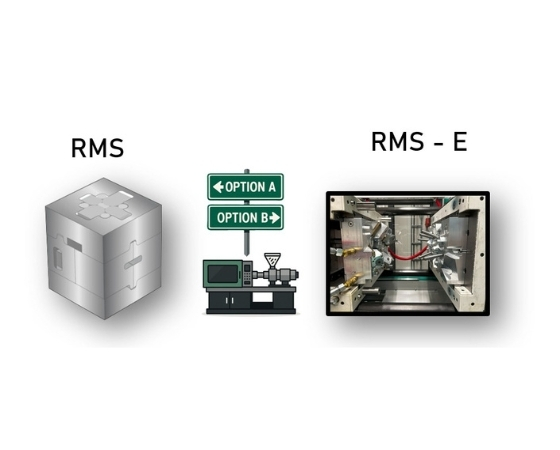

Flexible Formsysteme (RMS & RMS-E)

Durch unsere flexiblen Formsysteme bieten wir für jede Anforderung die passende Lösung

Die Vorteile

Kunststoffspritzgussteile im Originalmaterial

Hoher Absicherungsgrad der Produktentwicklung

Reduzierung des Änderungsrisikos im Serienwerkzeug

Schnelle Verfügbarkeit der Prototyp- oder Vorserienteile

Darstellung von Geometriealternativen aus einem Werkzeug

Geringe Werkzeug- und Änderungskosten

Angussoptimierung

Werkzeugfallende Spritzgussteile bereits
nach 5 Arbeitstagen möglich

Wie funktioniert express-Spritzguss

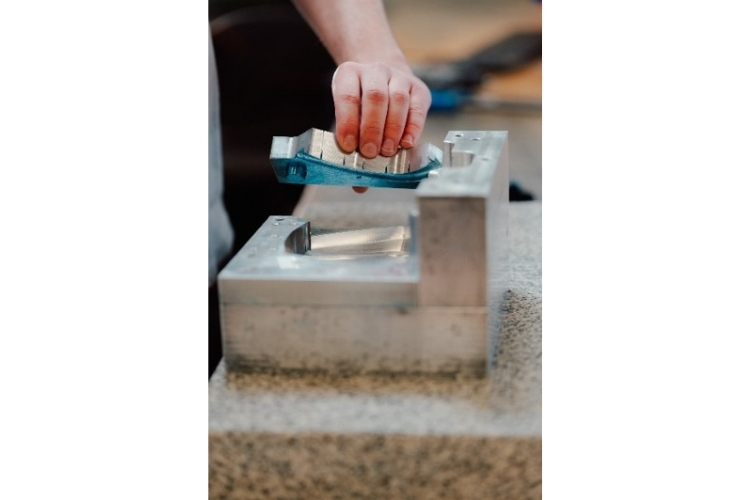

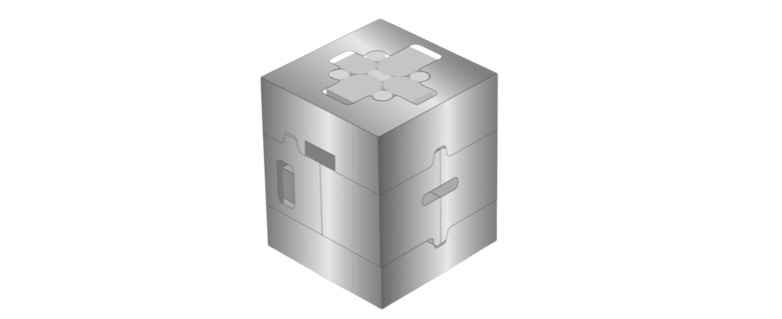

Rapid Moulding System – RMS® / Entwicklungsnahe Werkzeugtechnologie

In kurzer Zeit erprobungsfähige Bauteile im Originalmaterial in vergleichbarer Serienqualität.

Die Eckdaten

01

Insert & 2K Molding

Insertmolding, Mehrkomponentenspritzguss

02

TSG Foam Parts

Thermoschaumguss TSG- Bauteile

03

High-Temp Plastics

Verarbeitung von Hochtemperaturkunststoffen

04

RMS 2,000 Shots

RMS garantierte Ausbringungsmenge 2.000 Schuss

05

RMS-E 30.000 Shots

RMS-E garantierte Ausbringungsmenge 30.000 Schuss

06

Werkzeugdimensionen

Max. Werkzeugdimensionen 630 x 310 x 270 mm

07

Schließkraft

Schließkraft 50 t, 100 t, 150 t und 350 t

08

Spritzvolumen

Spritzvolumen bis maximal 650 cm³

Alle Leistungen zur termin- und qualitätsgerechten Ausführung der Kundenprojekte im Haus:

Kunststoffkompetenz / Materialempfehlungen je nach Anwendungsfall

Spritzgussgerechte Prüfung der Bauteile

Beratung zur Bauteiloptimierung

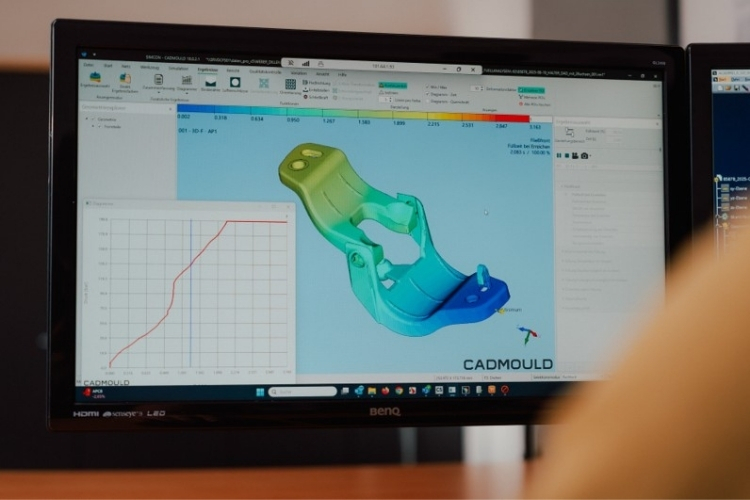

Füllanalyse der Bauteile mit CADMOULD™

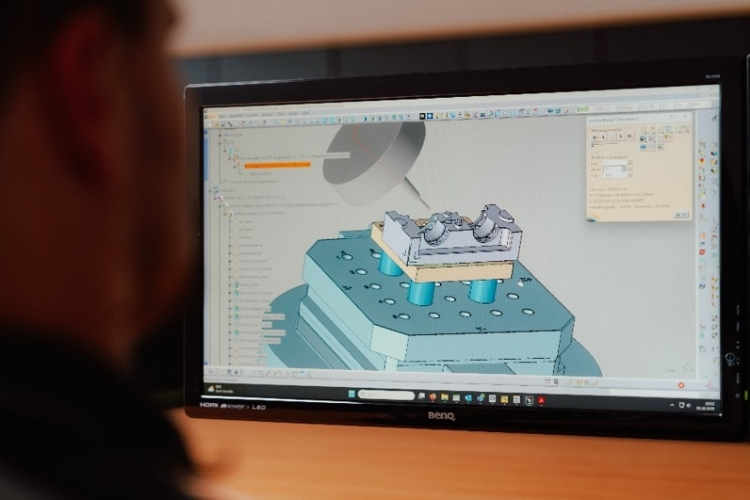

Werkzeugkonstruktion in Catia™ und Siemens NX™

CNC-Programmierung 3-Achs, 5-Achs angestellt, 5-Achs simultan

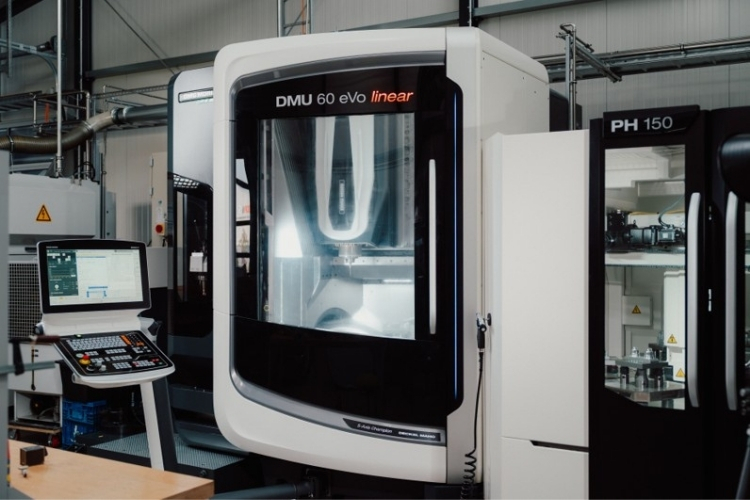

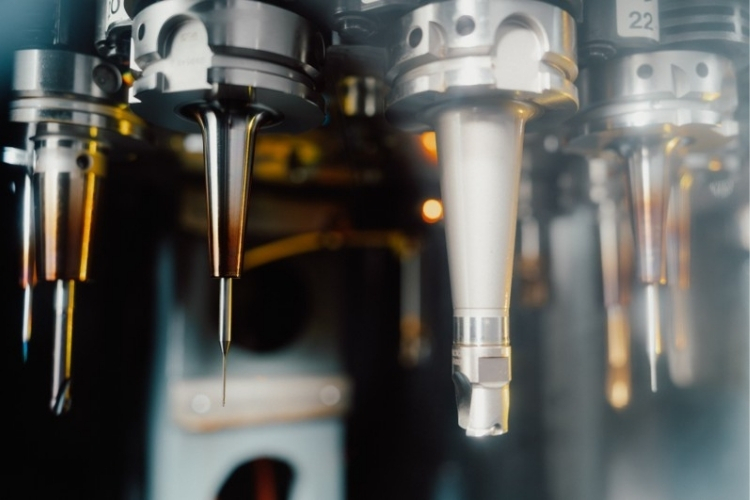

Fräsen der Werkzeugeinsätze 3-Achs und 5-Achs

Werkzeugtouchierung

Bemusterung der Werkzeuge

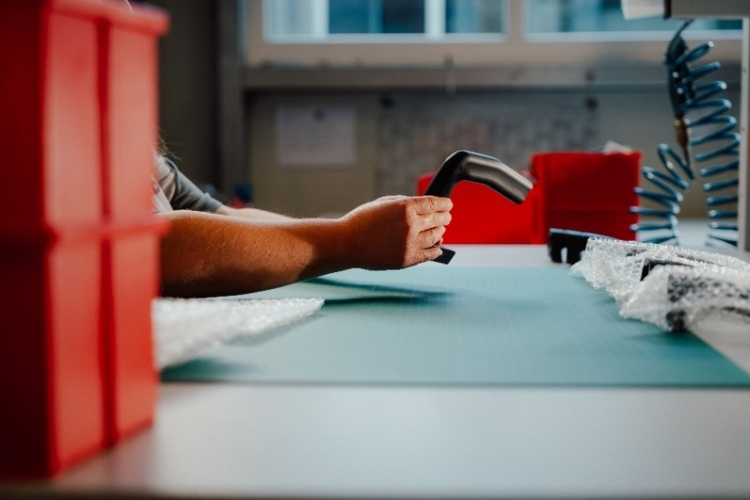

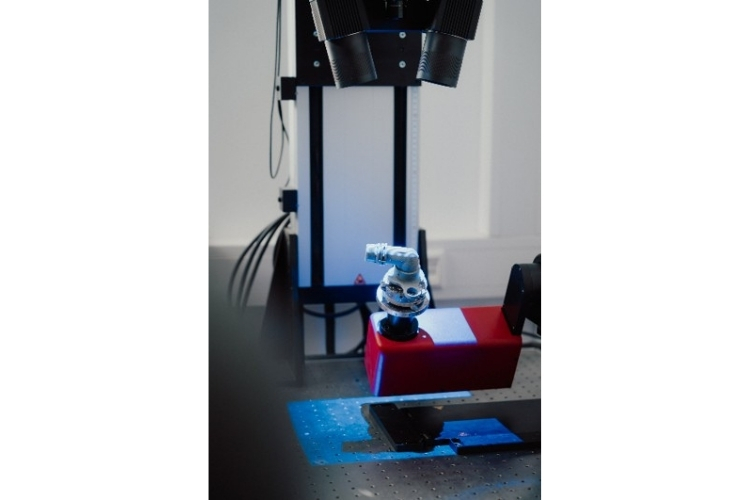

Vermessung der Teile mit Messbericht

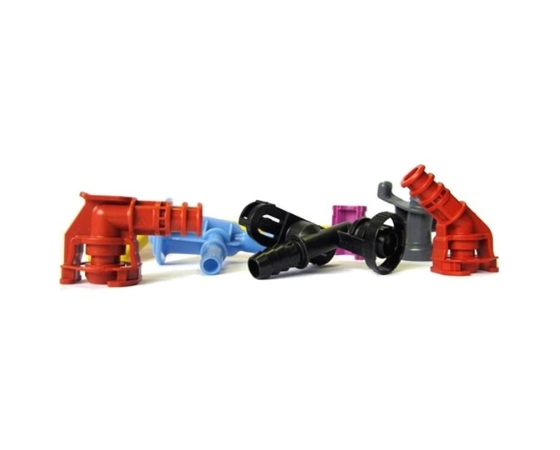

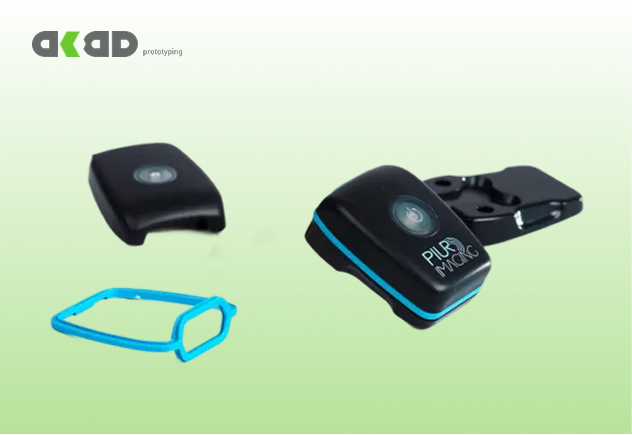

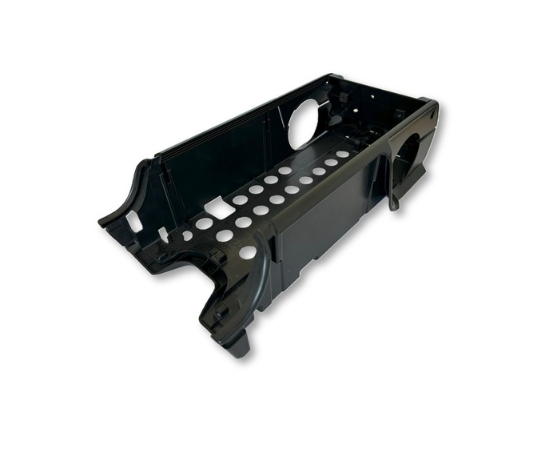

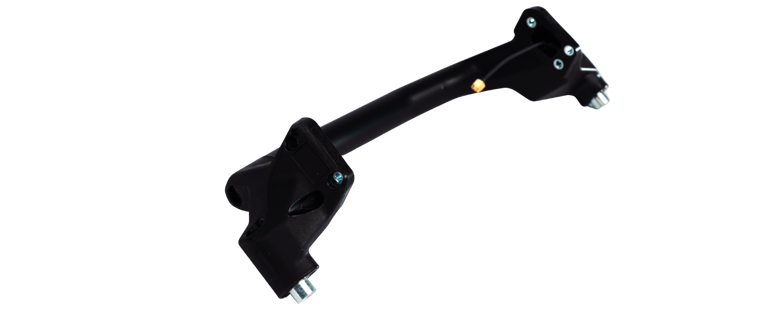

Kunststoff Spritzguss Prototypen von acad

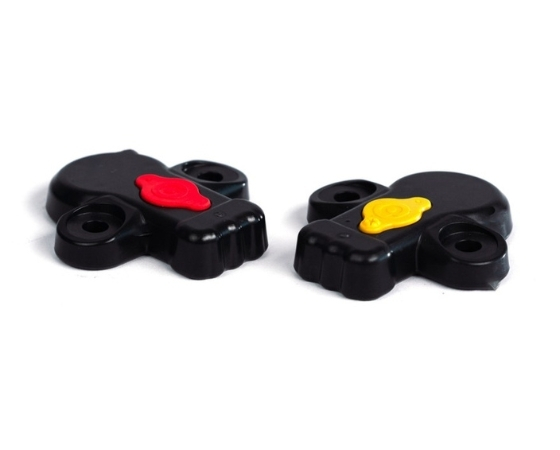

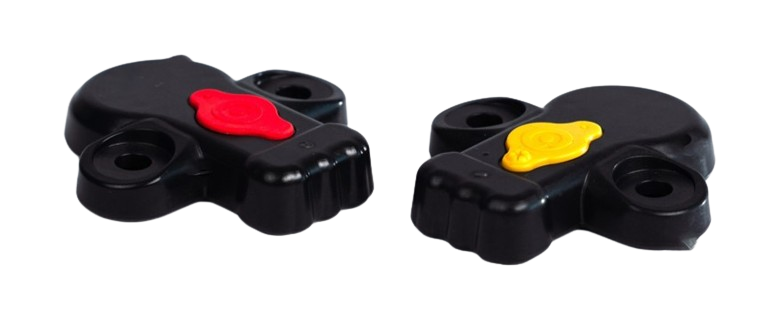

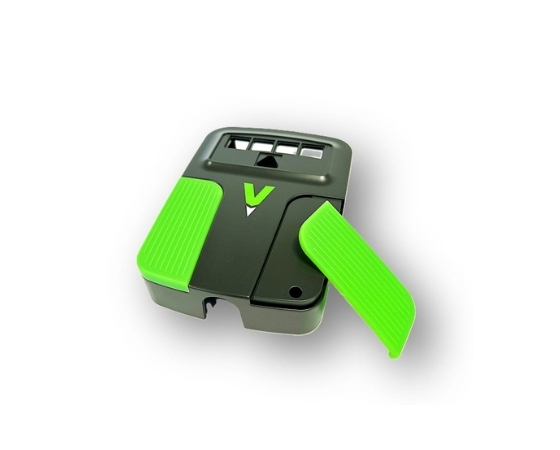

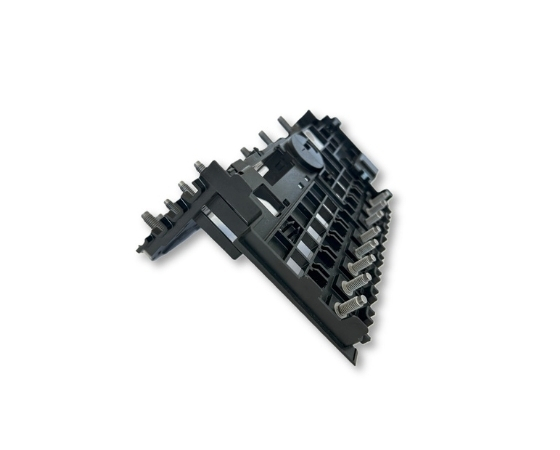

Hybridbauteile - Mehrkomponentenspritzguss

Komplexe Entformung

Varianten Stutzen Durchlaufzeit 5 Arbeitstage

Fertigung Kleinserie
